一、系統概述
WSBR100避雷器阻性電流在線監測系統能夠把避雷器持續運行電壓下的泄漏電流（全電流和阻性電流等)及雷擊次數等參數實時地傳送到控制室內。同時提供適當的通信協議，可以把監測到的數據實時地傳送到供電部門的信息系統，也可以通過上位機軟件直接在PC機上顯示監測數據。報警信號和泄漏電流的數值通過USB多串口方式或RS-485 串行總線提供給總控室的上位計算機系統，達到無人值班變電所避雷器故障電流自動檢測報警的目的。
二、系統組成
1、避雷器阻性電流在線監測裝置：顯示各路避雷器的泄漏全電流、泄漏阻性電流及有功功率和雷擊動作次數。
2、光纖：用于傳輸從監測裝置中發出的光信號，在實現數據傳輸的同時對外部高電壓進行安全隔離，正常有效距離為 150m。
3、光電轉換器：將接光信號轉換成數字信號并以 RS-485、無線、GPRS 等方式傳出。

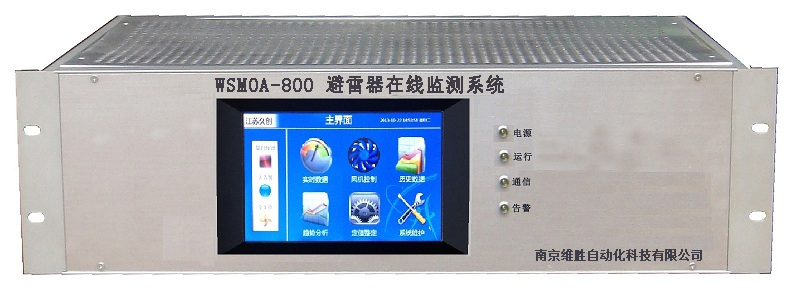

4、系統主機：避雷器阻性電流監測遠傳系統主機是集避雷器在線監測、自動變送報警系統的專用顯示、報警裝置。它可接收安裝在現場的光電轉發器傳送來的每一組(三相)避雷器總泄漏電流(峰值)信號并分別顯示(最多可巡測顯示 75 組)，供值班人員監視。
二、技術參數
科目 | 監測范圍 |
監測全電流范圍 | 0.20～0.90mA(峰值電流、6 KV～35KV) 0.40～3.00mA(峰值電流、110KV～220KV) 0.40～9.00mA(峰值電流、330KV～750KV) |
監測阻性電流范圍 | 0.05～0.40mA(峰值電流、6 KV～35KV) 0.10～2.00mA(峰值電流、110KV～220KV) 0.40～5.00mA(峰值電流、330KV～750KV) |
監測污穢度范圍（不監測阻性電流時） | 2μA～100μA |
監測項目 | 雷擊次數、全電流、阻性電流、容性電流、有功功率 |
檢測精度 | ±0.05mA |
工作環境適應性 | -20℃～+60℃ |
避雷器端數據傳輸介質 | 低頻塑料光纖 |
高壓端數據傳送距離 | 0～180M（光纖） |
抗雷擊耐受電壓 | 1000V／CM×光纖長(CM) |
數據輸出方式 | RS232、485、USB、IEC-61850 |
